EM/IR analysis

This page describes how to perform Electromigration (EM) analysis in Cadence Virtuoso (Voltus). EM analysis becomes important for example during the design of high-current circuits, such as LDO. IR analysis is important when designing power rails, ESD protection etc. Metal routing in IC design have a limited current capacity before it will fail. You can read more about electromigration here.

EM analysis workflow:

  1. Extract your design using Calibre PEX to .dspf;
  2. Configure simulator for performing EM/IR analysis;
  3. Use files .emDataFile and .map for setting visual representation.

1. Extracting the design

  • Use usual rules files from TSMC;
  • Make sure that extraction type is set to R+C+CC;
  • Make sure that the output format of the file is .dspf.

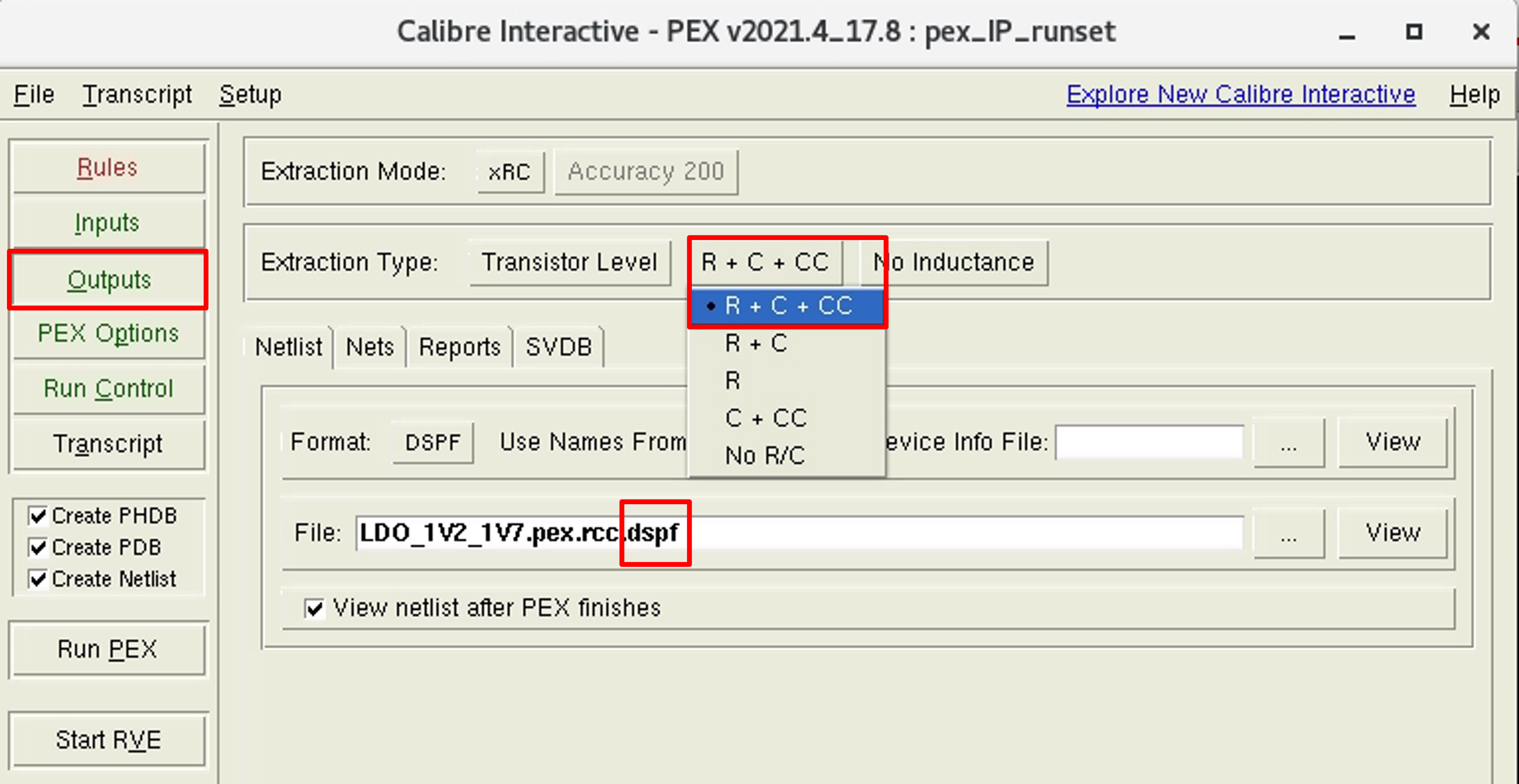

PEX settings for EMIR analysis

PEX settings for EMIR analysis

Extract the whole design, or only specific nets you need:

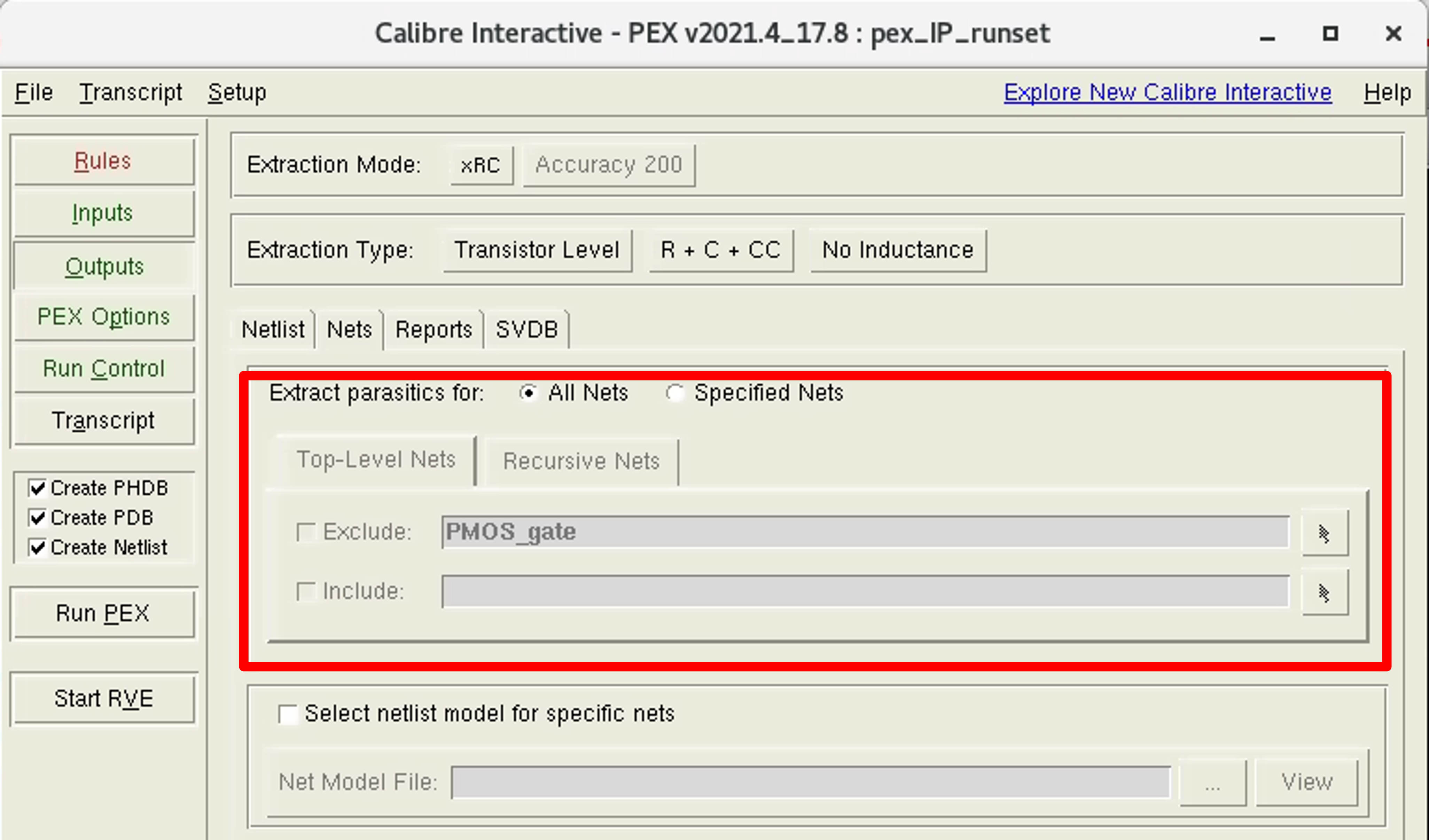

Net selection for EMIR analysis

Net selection for EMIR analysis

  1. Go to the PEX options tab;
  2. Provide ground name;
  3. Check that checkboxes are activated as shown.

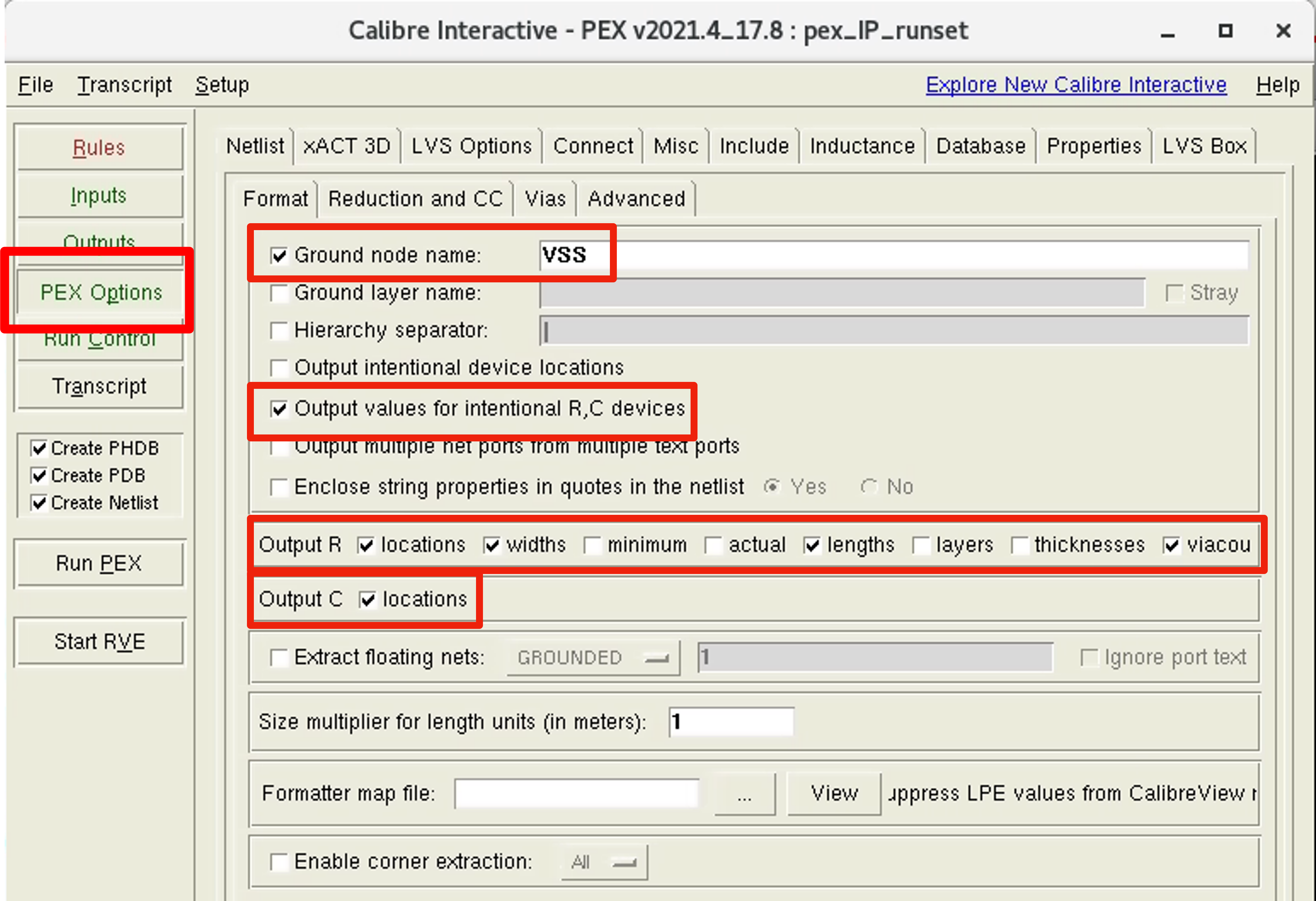

PEX options for EMIR analysis

PEX options for EMIR analysis

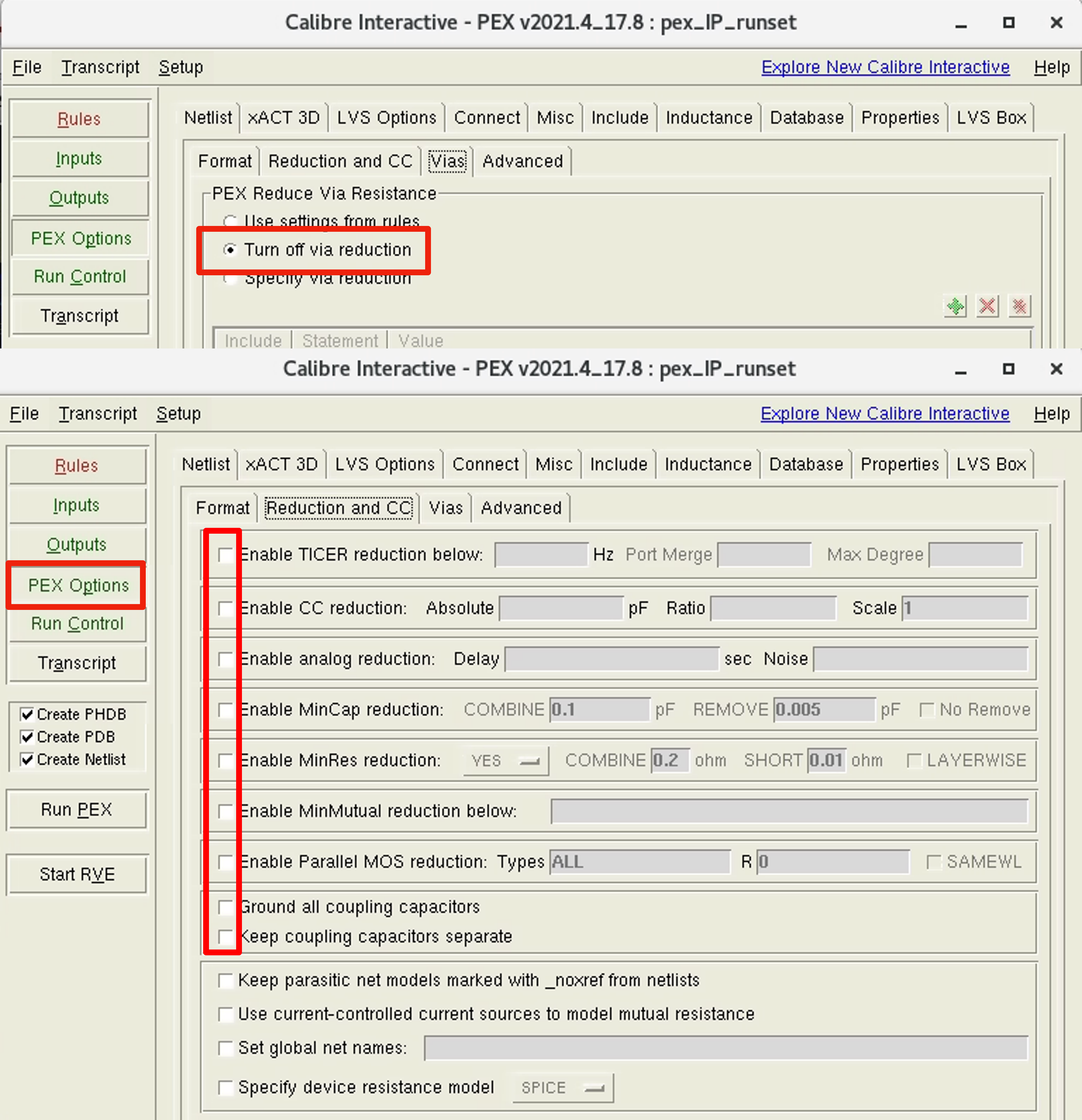

  1. Go to the Reduction and CC tab;
  2. Check that the reduction is disabled.


PEX reduction for EMIR analysis

PEX reduction for EMIR analysis

2. Setting the analysis

  1. Go to the ADE L;
  2. Provide extracted .dspf file using Simulation files menu.

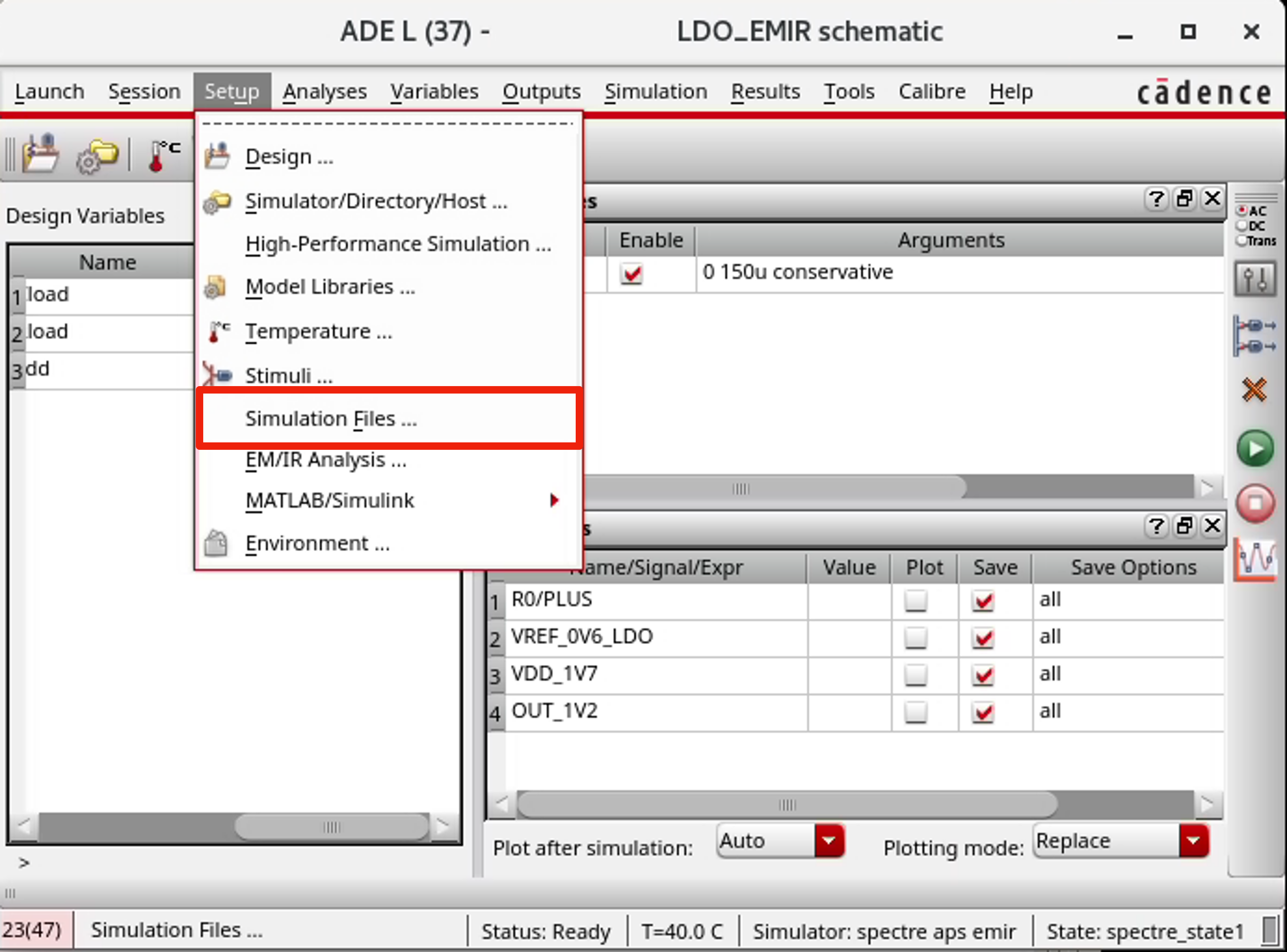

Providing dspf for EMIR analysis

Providing dspf for EMIR analysis

  • Set type to Dynamic;
  • Select instances/nets for the analysis;
  • Set the EM/IR analysis options;
  • Click Add/Modify;
  • Add EM file (tsmc65.emDataFile).

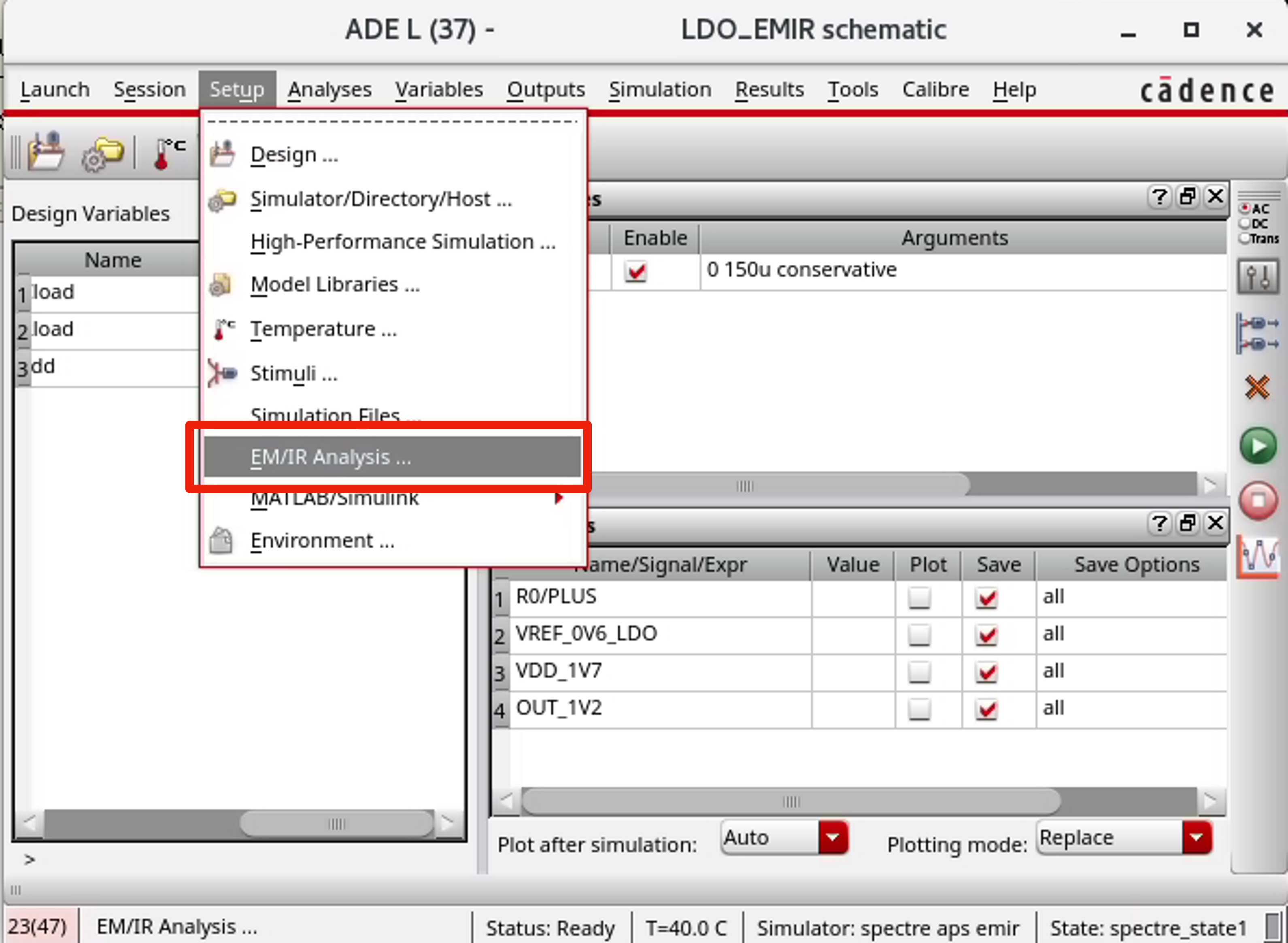

EMIR analysis settings1

EMIR analysis settings

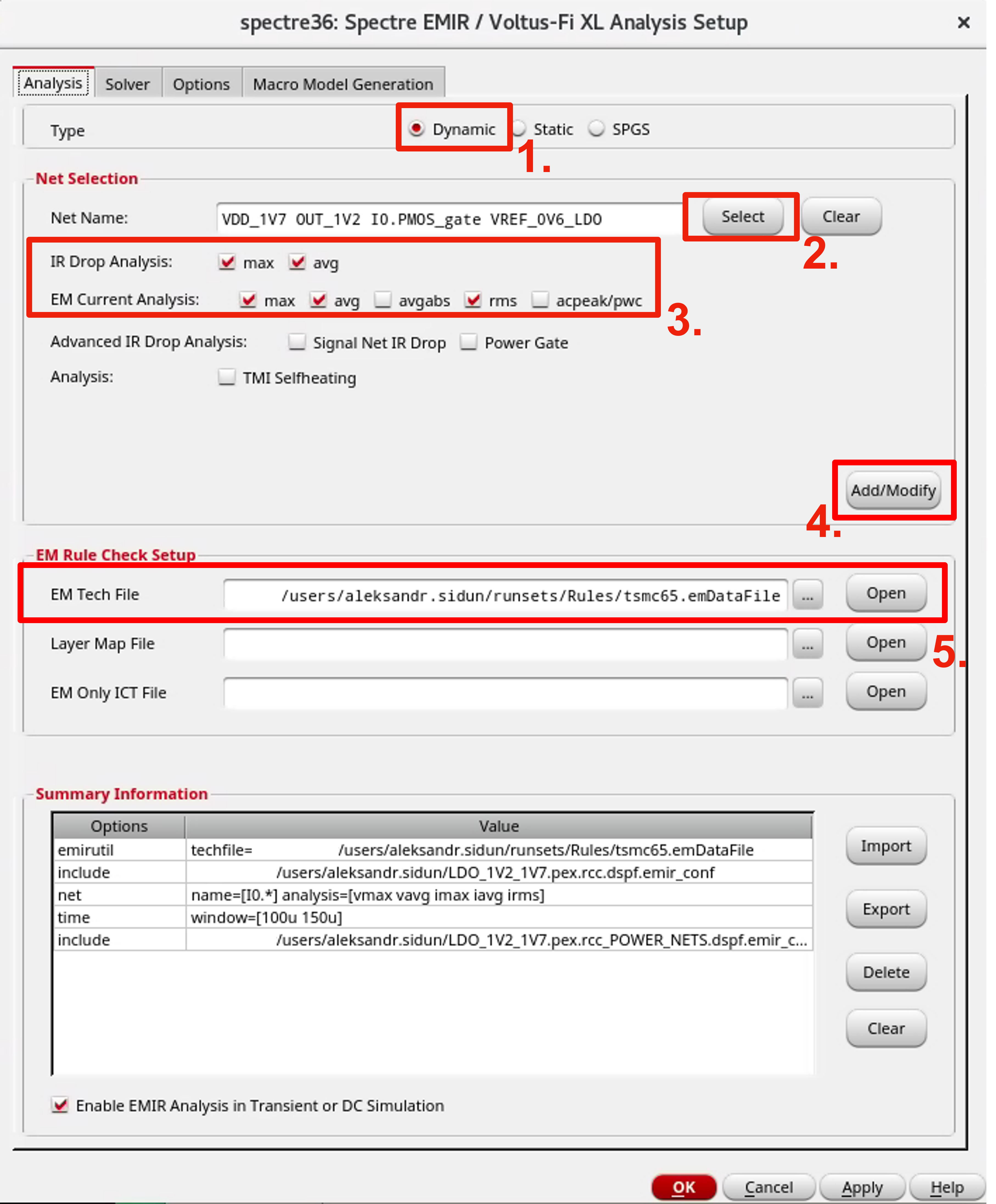

EMIR analysis settings2

EMIR analysis settings

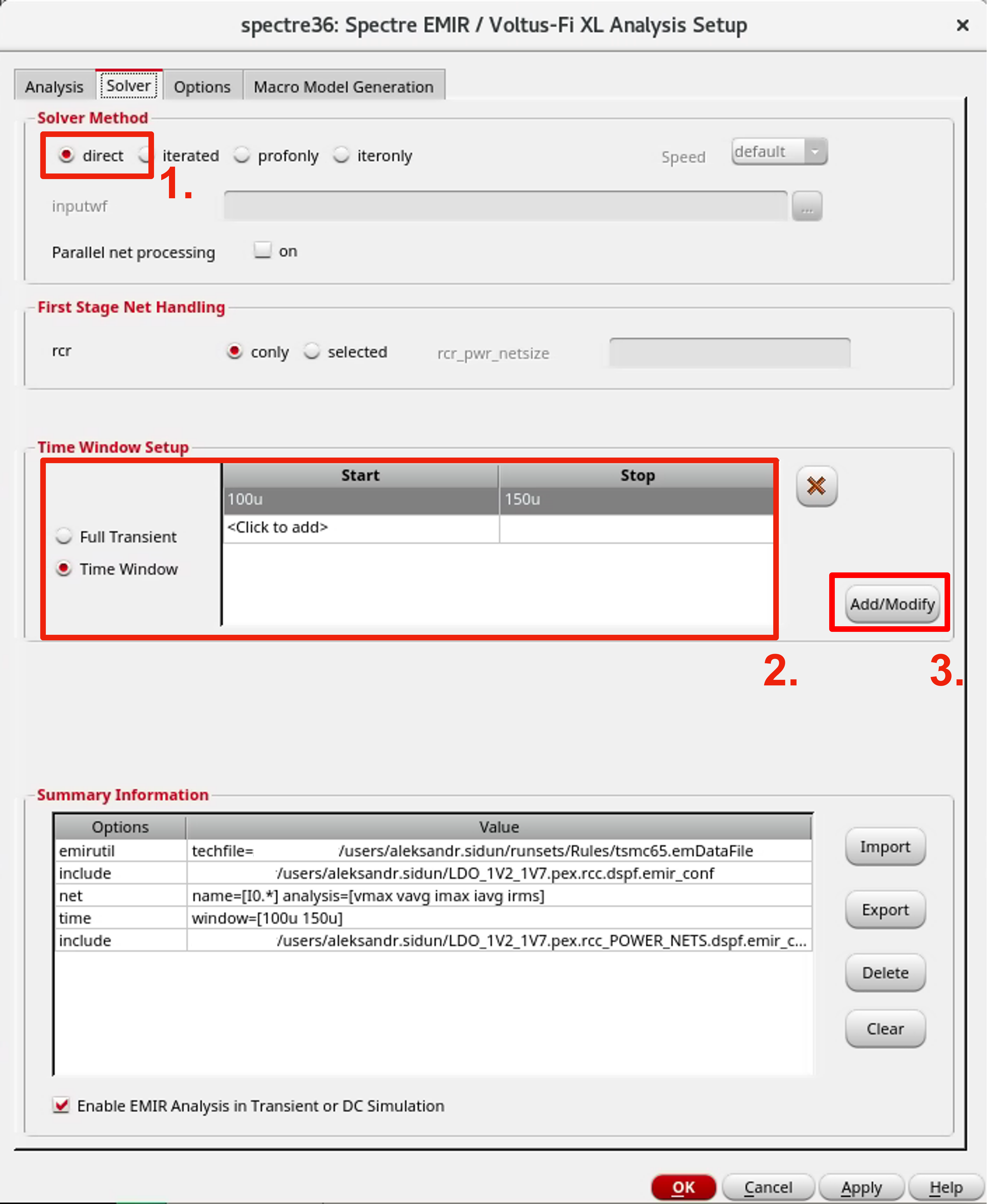

  1. Set solver method to direct;
  2. Select full transient or time window for EM estimation;
  3. Click Add/Modify.


EMIR analysis settings2

EMIR analysis settings

  1. Add the .dspf file;
  2. Click Run;
  3. After run is finished, click Apply.

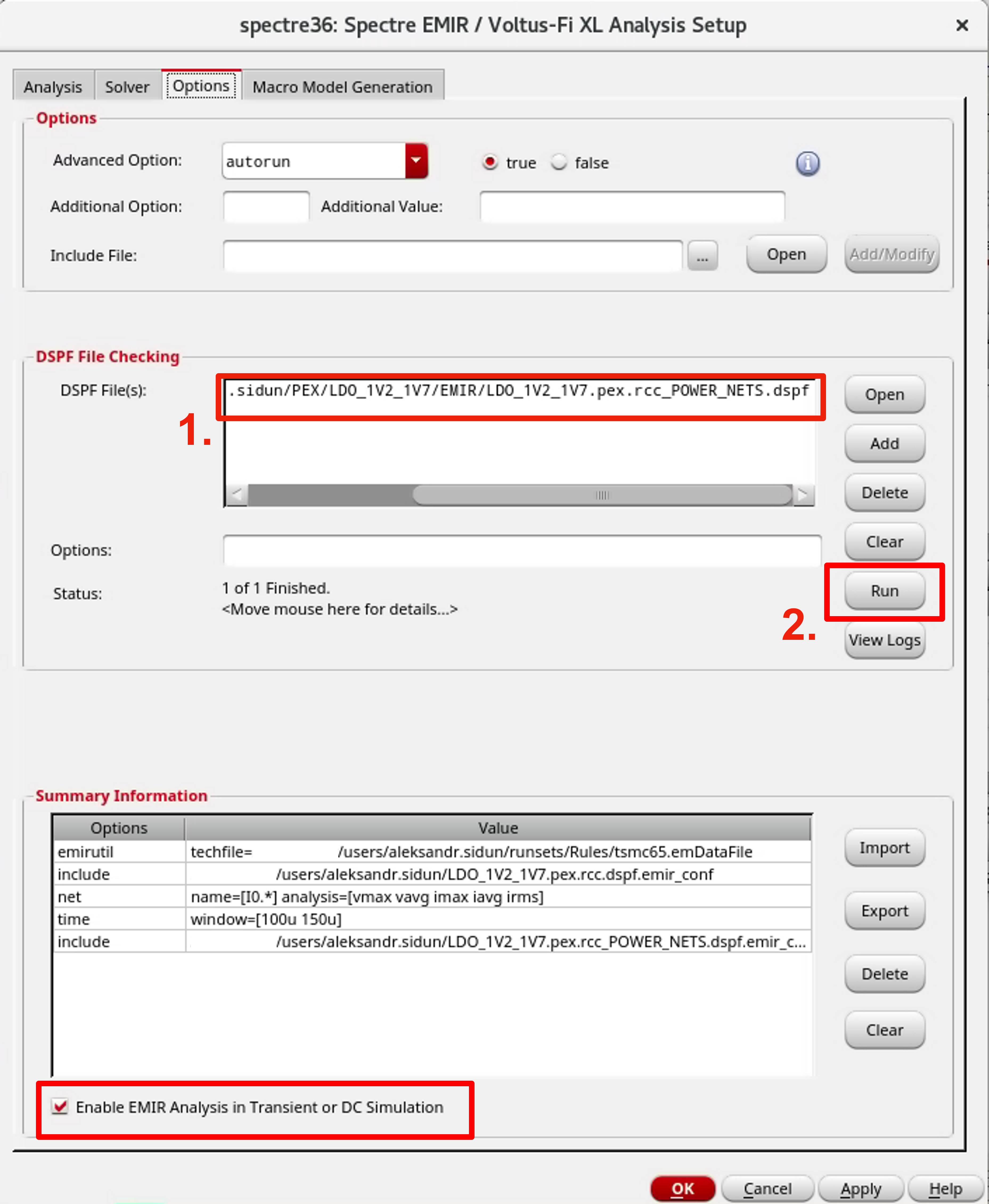

EMIR analysis settings3

EMIR analysis settings

  1. Check the temperature and process corner;
  2. Check that simulator is set to aps emir;
  3. Run the simulation.

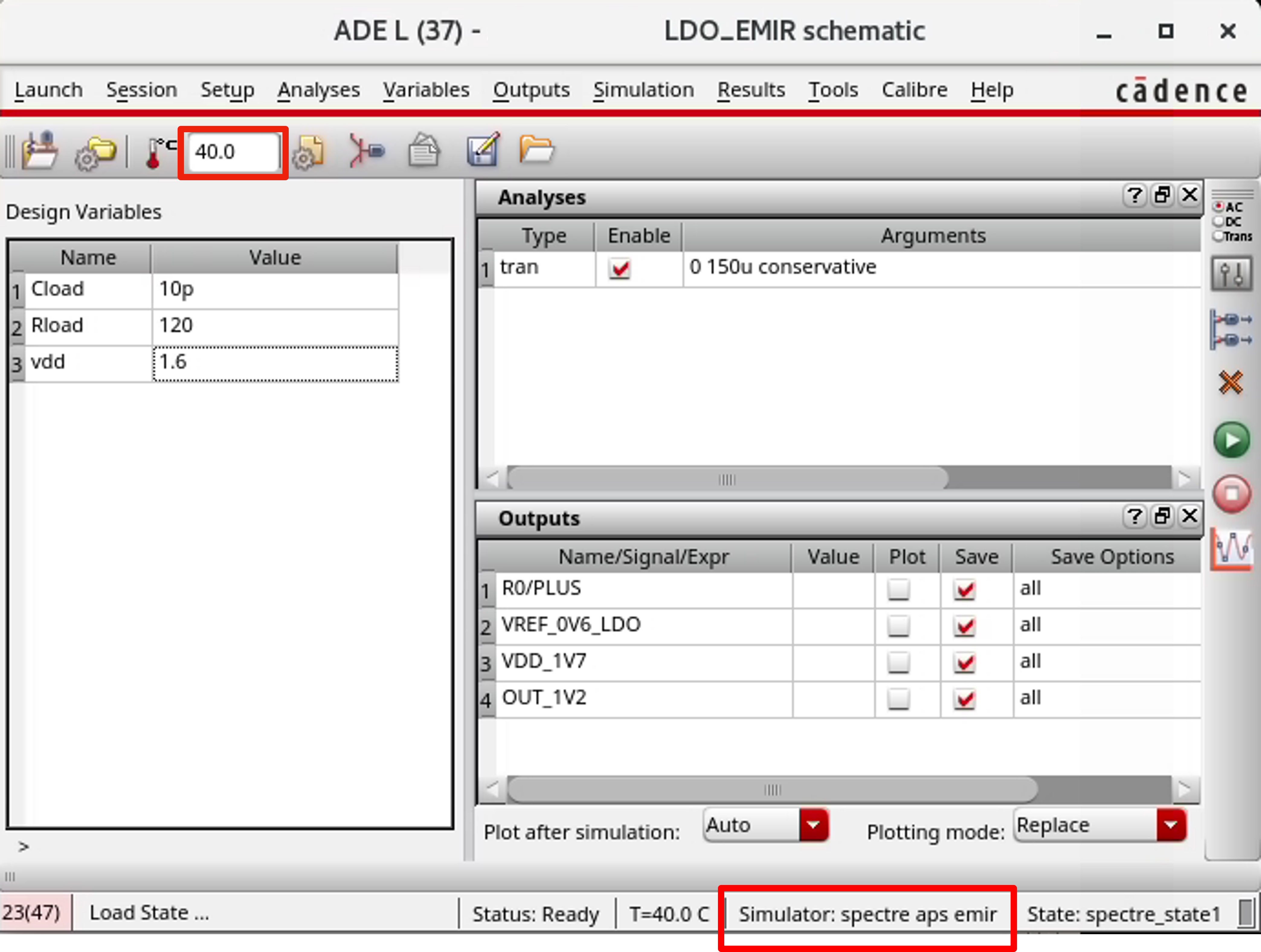

EMIR analysis settings4

EMIR analysis settings

3. Display the results

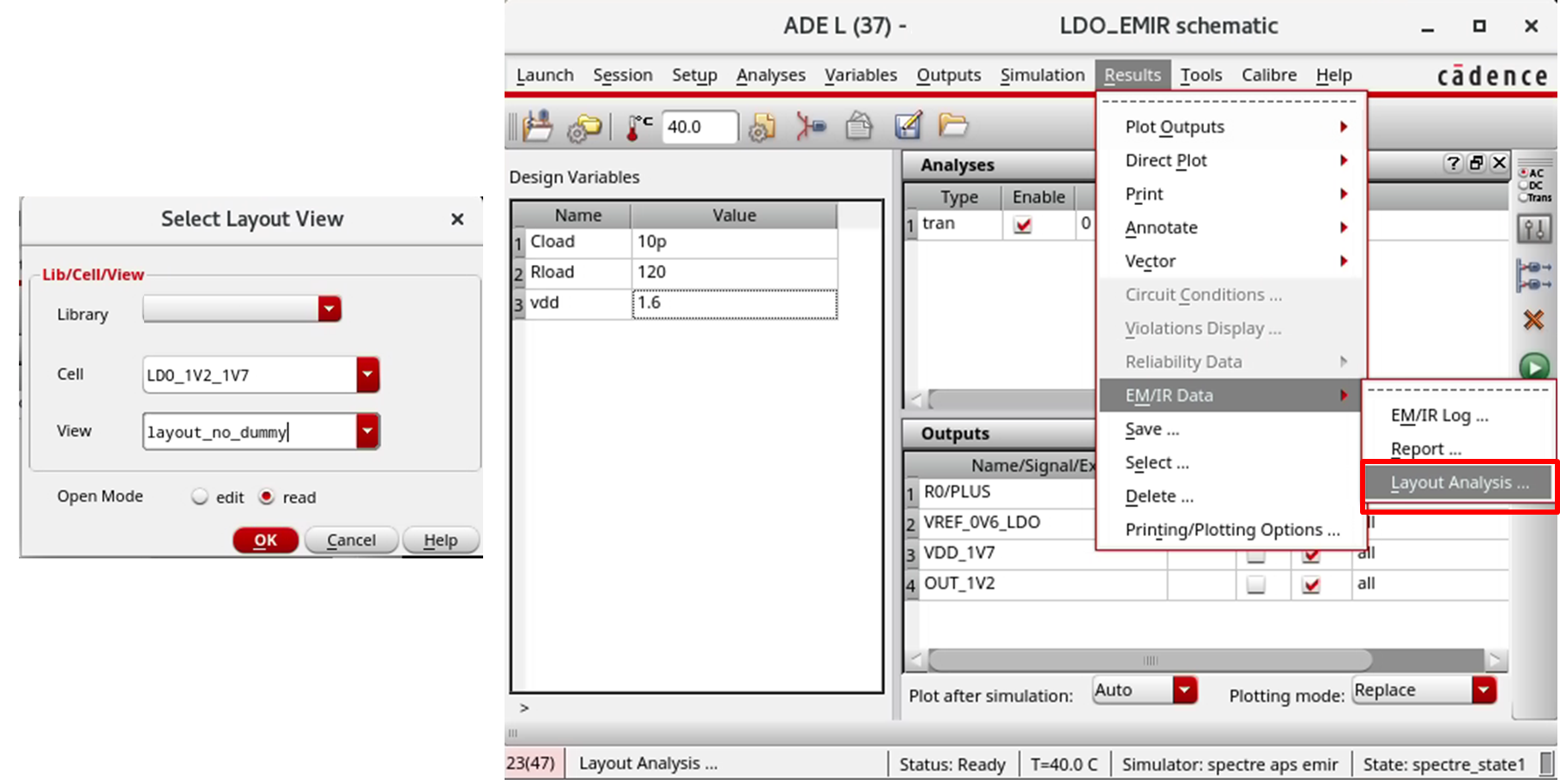

  1. After simulation is finished, go to:
    Results → EM/IR data → Layout analysis;
  2. Select the layout view;
  3. You will see a heatmap of the violations on your layout.


EMIR analysis display settings

EMIR analysis display settings

Note: If the average density is more than 1, that means that the layout is not satisfying EM rules.

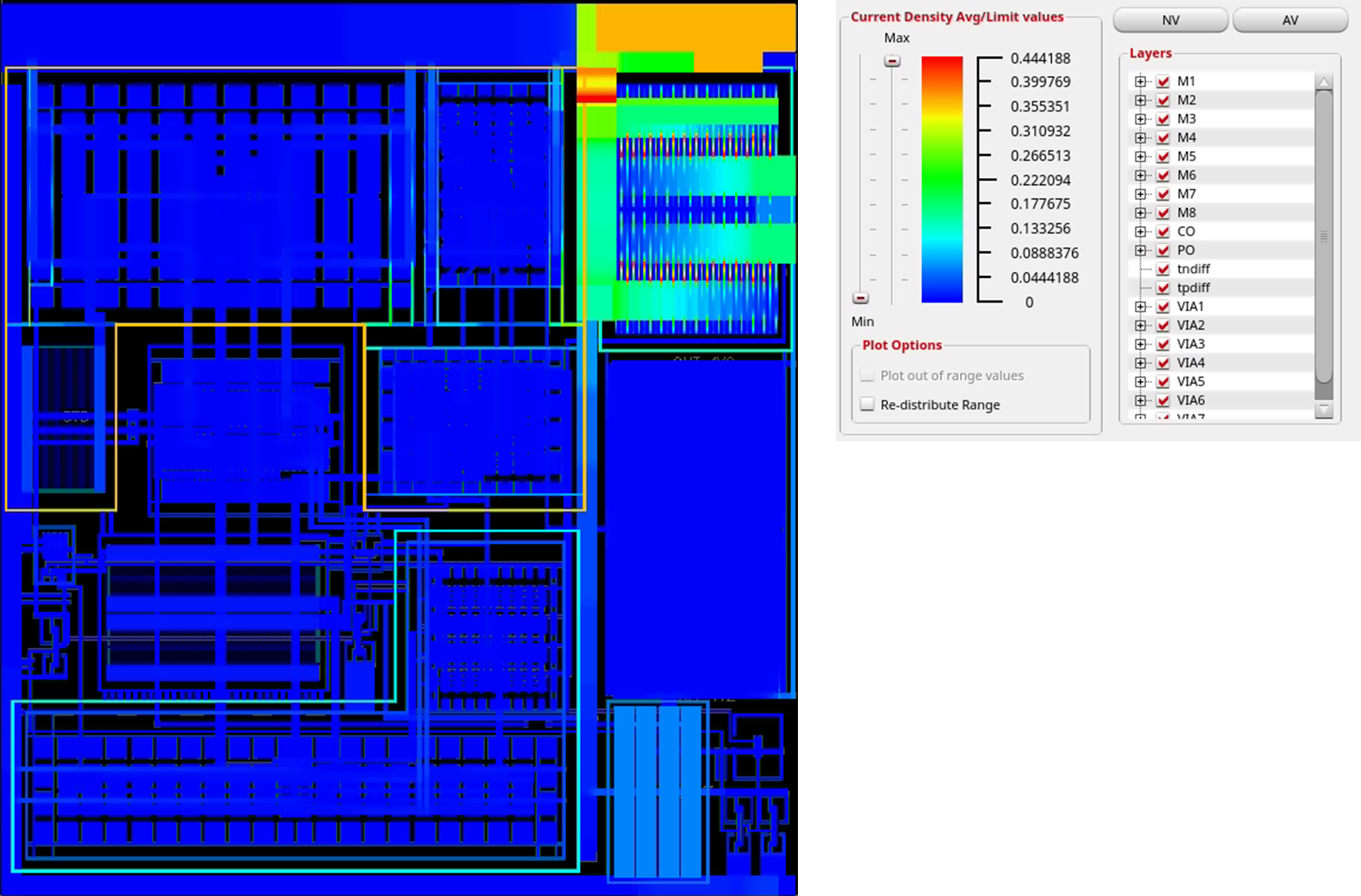

EMIR analysis results example

EMIR analysis results example

.EMDataFile example

lisp
1( 2cadGrid = 0.001 3 4r = 0.25 5 6EMGRD = 0.95 7 8deltaT = 5 9 10currentDensityMPV=true 11 12routingLayers = ("PO" "M1" "M2" "M3" "M4" "M5" "M6" "M7" "M8" "M9" "M10") 13 14viaLayers = ("CO" "VIA1" "VIA2" "VIA3" "VIA4" "VIA5" "VIA6" "VIA7" "VIA8" "VIA9") 15 16viaWidthList = ( 17("CO" 0.09) 18("VIA1" 0.1) 19("VIA2" 0.1) 20("VIA3" 0.1) 21("VIA4" 0.1) 22("VIA5" 0.1) 23("VIA6" 0.1) 24("VIA7" 0.36) 25("VIA8" 0.72) 26("VIA9" 3) 27) 28 29viaLengthList = ( 30("CO" 0.09) 31("VIA1" 0.1) 32("VIA2" 0.1) 33("VIA3" 0.1) 34("VIA4" 0.1) 35("VIA5" 0.1) 36("VIA6" 0.1) 37("VIA7" 0.36) 38("VIA8" 0.72) 39("VIA9" 3) 40) 41 42xrefLayers = ( 43( "tpdiff" ("diff" "OD")) 44( "tndiff" ("diff" "OD")) 45( "odCont" ("CO_od" "CO")) 46( "polyCont" ("CO_po" "CO")) 47( "poly" ("poly" "PO")) 48( "metal1" ("M1" "M1")) 49( "metal2" ("Mx1" "M2")) 50( "metal3" ("Mx2" "M3")) 51( "metal4" ("Mx3" "M4")) 52( "metal5" ("Mx4" "M5")) 53( "metal6" ("Mx5" "M6")) 54( "metal7" ("Mx6" "M7")) 55( "metal8" ("Mz1" "M8")) 56( "metal9" ("Mu1" "M9")) 57( "metal10" ("AP" "M10")) 58( "VIA1" ("VX" "VIA1")) 59( "VIA2" ("VX" "VIA2")) 60( "VIA3" ("VX" "VIA3")) 61( "VIA4" ("VX" "VIA4")) 62( "VIA5" ("VX" "VIA5")) 63( "VIA6" ("VX" "VIA6")) 64( "VIA7" ("VZ" "VIA7")) 65( "VIA8" ("VU" "VIA8")) 66( "VIA9" ("RV" "VIA9")) 67) 68 69avgCurrentDensSpecList = ( 70(nil layer "poly" minW 0.0 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((0.5 * (w*EMGRD)/w) * 1.03 , 105)((0.5 * (w*EMGRD)/w) * 1.0 , 110)((0.5 * (w*EMGRD)/w) * 0.927 , 125))) 71 72(nil layer "M1" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.5090*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.5090*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.5090*(w-0.016)/w) * 0.358*EMGRD , 125))) 73(nil layer "Mx1" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 74(nil layer "Mx2" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 75(nil layer "Mx3" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 76(nil layer "Mx4" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 77(nil layer "Mx5" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 78(nil layer "Mx6" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 79(nil layer "Mz1" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 8.0960*(w-0.020)/w) * 1.434*EMGRD , 105)((4.0000 * 8.0960*(w-0.020)/w) * 1.000*EMGRD , 110)((4.0000 * 8.0960*(w-0.020)/w) * 0.358*EMGRD , 125))) 80(nil layer "Mu1" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 30.176*(w-0.020)/w) * 1.434*EMGRD , 105)((4.0000 * 30.176*(w-0.020)/w) * 1.000*EMGRD , 110)((4.0000 * 30.176*(w-0.020)/w) * 0.358*EMGRD , 125))) 81 82(nil layer "M1" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.5090*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.5090*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.5090*(w-0.016)/w) * 0.358*EMGRD , 125))) 83(nil layer "Mx1" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 84(nil layer "Mx2" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 85(nil layer "Mx3" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 86(nil layer "Mx4" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 87(nil layer "Mx5" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 88(nil layer "Mx6" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 89(nil layer "Mz1" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 8.0960*(w-0.020)/w) * 1.434*EMGRD , 105)(((20/L) * 8.0960*(w-0.020)/w) * 1.000*EMGRD , 110)(((20/L) * 8.0960*(w-0.020)/w) * 0.358*EMGRD , 125))) 90(nil layer "Mu1" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 30.176*(w-0.020)/w) * 1.434*EMGRD , 105)(((20/L) * 30.176*(w-0.020)/w) * 1.000*EMGRD , 110)(((20/L) * 30.176*(w-0.020)/w) * 0.358*EMGRD , 125))) 91 92(nil layer "M1" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.5090*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.5090*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.5090*(w-0.016)/w) * 0.358*EMGRD , 125))) 93(nil layer "Mx1" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 94(nil layer "Mx2" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 95(nil layer "Mx3" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 96(nil layer "Mx4" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 97(nil layer "Mx5" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 98(nil layer "Mx6" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 99(nil layer "Mz1" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 8.0960*(w-0.020)/w) * 1.434*EMGRD , 105)((1.0000 * 8.0960*(w-0.020)/w) * 1.000*EMGRD , 110)((1.0000 * 8.0960*(w-0.020)/w) * 0.358*EMGRD , 125))) 100(nil layer "Mu1" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 30.176*(w-0.020)/w) * 1.434*EMGRD , 105)((1.0000 * 30.176*(w-0.020)/w) * 1.000*EMGRD , 110)((1.0000 * 30.176*(w-0.020)/w) * 0.358*EMGRD , 125))) 101 102(nil layer "AP" minW 0.0 maxW -1.0 minL 0.00 maxL -1.0 currentDensity ((2.7 * 0.9 * 1.434*EMGRD , 105)(2.7 * 0.9 * 1.000*EMGRD , 110)(2.7 * 0.9 * 0.358*EMGRD , 125))) 103 104(nil layer "CO_od" minW 0.0 maxW -1.0 minL 0.00 maxL -1.0 res 29.9954 currentDensity ((0.296 * 0.9 * 1.434 , 105)(0.296 * 0.9 * 1.000*EMGRD , 110)(0.296 * 0.9 * 0.358*EMGRD , 125))) 105(nil layer "CO_po" minW 0.0 maxW -1.0 minL 0.00 maxL -1.0 res 21.9936 currentDensity ((0.296 * 0.9 * 1.434 , 105)(0.296 * 0.9 * 1.000*EMGRD , 110)(0.296 * 0.9 * 0.358*EMGRD , 125))) 106 107(nil layer "VX" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 0.00 maxLb 5.00 minWu 0.0 maxWu -1.0 minLu 0.00 maxLu 5.00 res 2.5061700 currentDensity ((4.0000*0.158 * 0.9 * 1.434*EMGRD , 105)(4.0000*0.158 * 0.9 * 1.000*EMGRD , 110)(4.0000*0.158 * 0.9 * 0.358*EMGRD , 125))) 108(nil layer "VX" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 5.00 maxLb 20.0 minWu 0.0 maxWu -1.0 minLu 5.00 maxLu 20.0 res 2.5061700 currentDensity (((20/L)*0.158 * 0.9 * 1.434*EMGRD , 105)((20/L)*0.158 * 0.9 * 1.000*EMGRD , 110)((20/L)*0.158 * 0.9 * 0.358*EMGRD , 125))) 109(nil layer "VX" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 20.0 maxLb -1.0 minWu 0.0 maxWu -1.0 minLu 20.0 maxLu -1.0 res 2.5061700 currentDensity ((1.0000*0.158 * 0.9 * 1.434*EMGRD , 105)(1.0000*0.158 * 0.9 * 1.000*EMGRD , 110)(1.0000*0.158 * 0.9 * 0.358*EMGRD , 125))) 110 111(nil layer "VZ" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 0.00 maxLb 5.00 minWu 0.0 maxWu -1.0 minLu 0.00 maxLu 5.00 res 0.2400550 currentDensity ((4.0000*3.077 * 0.9 * 1.434*EMGRD , 105)(4.0000*3.077 * 0.9 * 1.000*EMGRD , 110)(4.0000*3.077 * 0.9 * 0.358*EMGRD , 125))) 112(nil layer "VZ" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 5.00 maxLb 20.0 minWu 0.0 maxWu -1.0 minLu 5.00 maxLu 20.0 res 0.2400550 currentDensity (((20/L)*3.077 * 0.9 * 1.434*EMGRD , 105)((20/L)*3.077 * 0.9 * 1.000*EMGRD , 110)((20/L)*3.077 * 0.9 * 0.358*EMGRD , 125))) 113(nil layer "VZ" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 20.0 maxLb -1.0 minWu 0.0 maxWu -1.0 minLu 20.0 maxLu -1.0 res 0.2400550 currentDensity ((1.0000*3.077 * 0.9 * 1.434*EMGRD , 105)(1.0000*3.077 * 0.9 * 1.000*EMGRD , 110)(1.0000*3.077 * 0.9 * 0.358*EMGRD , 125))) 114 115(nil layer "VZ" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 0.00 maxLb 5.00 minWu 0.0 maxWu -1.0 minLu 0.00 maxLu 5.00 res 0.3905650 currentDensity ((4.0000*3.077 * 0.9 * 1.434*EMGRD , 105)(4.0000*3.077 * 0.9 * 1.000*EMGRD , 110)(4.0000*3.077 * 0.9 * 0.358*EMGRD , 125))) 116(nil layer "VZ" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 5.00 maxLb 20.0 minWu 0.0 maxWu -1.0 minLu 5.00 maxLu 20.0 res 0.3905650 currentDensity (((20/L)*3.077 * 0.9 * 1.434*EMGRD , 105)((20/L)*3.077 * 0.9 * 1.000*EMGRD , 110)((20/L)*3.077 * 0.9 * 0.358*EMGRD , 125))) 117(nil layer "VZ" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 20.0 maxLb -1.0 minWu 0.0 maxWu -1.0 minLu 20.0 maxLu -1.0 res 0.3905650 currentDensity ((1.0000*3.077 * 0.9 * 1.434*EMGRD , 105)(1.0000*3.077 * 0.9 * 1.000*EMGRD , 110)(1.0000*3.077 * 0.9 * 0.358*EMGRD , 125))) 118 119(nil layer "RV" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 0.00 maxLb -1.0 minWu 0.0 maxWu -1.0 minLu 0.00 maxLu -1.0 res 0.0410014 currentDensity ((1.0000*7.000 * 0.9 * 1.434*EMGRD , 105)(1.0000*7.000 * 0.9 * 1.000*EMGRD , 110)(1.0000*7.000 * 0.9 * 0.358*EMGRD , 125))) 120 121) 122 123avgAbsCurrentDensSpecList = ( 124(nil layer "poly" minW 0.0 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((0.5 * (w*EMGRD)/w) * 1.03 , 105)((0.5 * (w*EMGRD)/w) * 1.0 , 110)((0.5 * (w*EMGRD)/w) * 0.927 , 125))) 125 126(nil layer "M1" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.5090*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.5090*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.5090*(w-0.016)/w) * 0.358*EMGRD , 125))) 127(nil layer "Mx1" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 128(nil layer "Mx2" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 129(nil layer "Mx3" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 130(nil layer "Mx4" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 131(nil layer "Mx5" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 132(nil layer "Mx6" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((4.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((4.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 133(nil layer "Mz1" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 8.0960*(w-0.020)/w) * 1.434*EMGRD , 105)((4.0000 * 8.0960*(w-0.020)/w) * 1.000*EMGRD , 110)((4.0000 * 8.0960*(w-0.020)/w) * 0.358*EMGRD , 125))) 134(nil layer "Mu1" minW 0.0 maxW -1.0 minL 0.00 maxL 5.00 currentDensity (((4.0000 * 30.176*(w-0.020)/w) * 1.434*EMGRD , 105)((4.0000 * 30.176*(w-0.020)/w) * 1.000*EMGRD , 110)((4.0000 * 30.176*(w-0.020)/w) * 0.358*EMGRD , 125))) 135 136(nil layer "M1" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.5090*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.5090*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.5090*(w-0.016)/w) * 0.358*EMGRD , 125))) 137(nil layer "Mx1" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 138(nil layer "Mx2" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 139(nil layer "Mx3" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 140(nil layer "Mx4" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 141(nil layer "Mx5" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 142(nil layer "Mx6" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)(((20/L) * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)(((20/L) * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 143(nil layer "Mz1" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 8.0960*(w-0.020)/w) * 1.434*EMGRD , 105)(((20/L) * 8.0960*(w-0.020)/w) * 1.000*EMGRD , 110)(((20/L) * 8.0960*(w-0.020)/w) * 0.358*EMGRD , 125))) 144(nil layer "Mu1" minW 0.0 maxW -1.0 minL 5.00 maxL 20.0 currentDensity ((((20/L) * 30.176*(w-0.020)/w) * 1.434*EMGRD , 105)(((20/L) * 30.176*(w-0.020)/w) * 1.000*EMGRD , 110)(((20/L) * 30.176*(w-0.020)/w) * 0.358*EMGRD , 125))) 145 146(nil layer "M1" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.5090*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.5090*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.5090*(w-0.016)/w) * 0.358*EMGRD , 125))) 147(nil layer "Mx1" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 148(nil layer "Mx2" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 149(nil layer "Mx3" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 150(nil layer "Mx4" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 151(nil layer "Mx5" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 152(nil layer "Mx6" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 1.8770*(w-0.016)/w) * 1.434*EMGRD , 105)((1.0000 * 1.8770*(w-0.016)/w) * 1.000*EMGRD , 110)((1.0000 * 1.8770*(w-0.016)/w) * 0.358*EMGRD , 125))) 153(nil layer "Mz1" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 8.0960*(w-0.020)/w) * 1.434*EMGRD , 105)((1.0000 * 8.0960*(w-0.020)/w) * 1.000*EMGRD , 110)((1.0000 * 8.0960*(w-0.020)/w) * 0.358*EMGRD , 125))) 154(nil layer "Mu1" minW 0.0 maxW -1.0 minL 20.0 maxL -1.0 currentDensity (((1.0000 * 30.176*(w-0.020)/w) * 1.434*EMGRD , 105)((1.0000 * 30.176*(w-0.020)/w) * 1.000*EMGRD , 110)((1.0000 * 30.176*(w-0.020)/w) * 0.358*EMGRD , 125))) 155 156(nil layer "AP" minW 0.0 maxW -1.0 minL 0.00 maxL -1.0 currentDensity ((2.7 * 0.9 * 1.434*EMGRD , 105)(2.7 * 0.9 * 1.000*EMGRD , 110)(2.7 * 0.9 * 0.358*EMGRD , 125))) 157 158(nil layer "CO_od" minW 0.0 maxW -1.0 minL 0.00 maxL -1.0 res 29.9954 currentDensity ((0.296 * 0.9 * 1.434 , 105)(0.296 * 0.9 * 1.000*EMGRD , 110)(0.296 * 0.9 * 0.358*EMGRD , 125))) 159(nil layer "CO_po" minW 0.0 maxW -1.0 minL 0.00 maxL -1.0 res 21.9936 currentDensity ((0.296 * 0.9 * 1.434 , 105)(0.296 * 0.9 * 1.000*EMGRD , 110)(0.296 * 0.9 * 0.358*EMGRD , 125))) 160 161(nil layer "VX" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 0.00 maxLb 5.00 minWu 0.0 maxWu -1.0 minLu 0.00 maxLu 5.00 res 2.5061700 currentDensity ((4.0000*0.158 * 0.9 * 1.434*EMGRD , 105)(4.0000*0.158 * 0.9 * 1.000*EMGRD , 110)(4.0000*0.158 * 0.9 * 0.358*EMGRD , 125))) 162(nil layer "VX" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 5.00 maxLb 20.0 minWu 0.0 maxWu -1.0 minLu 5.00 maxLu 20.0 res 2.5061700 currentDensity (((20/L)*0.158 * 0.9 * 1.434*EMGRD , 105)((20/L)*0.158 * 0.9 * 1.000*EMGRD , 110)((20/L)*0.158 * 0.9 * 0.358*EMGRD , 125))) 163(nil layer "VX" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 20.0 maxLb -1.0 minWu 0.0 maxWu -1.0 minLu 20.0 maxLu -1.0 res 2.5061700 currentDensity ((1.0000*0.158 * 0.9 * 1.434*EMGRD , 105)(1.0000*0.158 * 0.9 * 1.000*EMGRD , 110)(1.0000*0.158 * 0.9 * 0.358*EMGRD , 125))) 164 165(nil layer "VZ" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 0.00 maxLb 5.00 minWu 0.0 maxWu -1.0 minLu 0.00 maxLu 5.00 res 0.2400550 currentDensity ((4.0000*3.077 * 0.9 * 1.434*EMGRD , 105)(4.0000*3.077 * 0.9 * 1.000*EMGRD , 110)(4.0000*3.077 * 0.9 * 0.358*EMGRD , 125))) 166(nil layer "VZ" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 5.00 maxLb 20.0 minWu 0.0 maxWu -1.0 minLu 5.00 maxLu 20.0 res 0.2400550 currentDensity (((20/L)*3.077 * 0.9 * 1.434*EMGRD , 105)((20/L)*3.077 * 0.9 * 1.000*EMGRD , 110)((20/L)*3.077 * 0.9 * 0.358*EMGRD , 125))) 167(nil layer "VZ" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 20.0 maxLb -1.0 minWu 0.0 maxWu -1.0 minLu 20.0 maxLu -1.0 res 0.2400550 currentDensity ((1.0000*3.077 * 0.9 * 1.434*EMGRD , 105)(1.0000*3.077 * 0.9 * 1.000*EMGRD , 110)(1.0000*3.077 * 0.9 * 0.358*EMGRD , 125))) 168 169(nil layer "VZ" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 0.00 maxLb 5.00 minWu 0.0 maxWu -1.0 minLu 0.00 maxLu 5.00 res 0.3905650 currentDensity ((4.0000*3.077 * 0.9 * 1.434*EMGRD , 105)(4.0000*3.077 * 0.9 * 1.000*EMGRD , 110)(4.0000*3.077 * 0.9 * 0.358*EMGRD , 125))) 170(nil layer "VZ" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 5.00 maxLb 20.0 minWu 0.0 maxWu -1.0 minLu 5.00 maxLu 20.0 res 0.3905650 currentDensity (((20/L)*3.077 * 0.9 * 1.434*EMGRD , 105)((20/L)*3.077 * 0.9 * 1.000*EMGRD , 110)((20/L)*3.077 * 0.9 * 0.358*EMGRD , 125))) 171(nil layer "VZ" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 20.0 maxLb -1.0 minWu 0.0 maxWu -1.0 minLu 20.0 maxLu -1.0 res 0.3905650 currentDensity ((1.0000*3.077 * 0.9 * 1.434*EMGRD , 105)(1.0000*3.077 * 0.9 * 1.000*EMGRD , 110)(1.0000*3.077 * 0.9 * 0.358*EMGRD , 125))) 172 173(nil layer "RV" minW 0.0 maxW -1.0 minL 0.0 maxL -1.0 minWb 0.0 maxWb -1.0 minLb 0.00 maxLb -1.0 minWu 0.0 maxWu -1.0 minLu 0.00 maxLu -1.0 res 0.0410014 currentDensity ((1.0000*7.000 * 0.9 * 1.434*EMGRD , 105)(1.0000*7.000 * 0.9 * 1.000*EMGRD , 110)(1.0000*7.000 * 0.9 * 0.358*EMGRD , 125))) 174 175) 176 177rmsCurrentDensSpecList = ( 178(nil layer "poly" minW 0.00 maxW -1.0 currentDensity ((sqrt(0.003709 * deltaT * w * EMGRD * (w * EMGRD + 1.02))/w, temperature))) 179 180(nil layer "M1" minW 0.00 maxW -1.0 currentDensity ((sqrt(18.33 * deltaT * (w * EMGRD - 0.016)*(w * EMGRD - 0.016) * (w * EMGRD - 0.016 + 0.352)/(w * EMGRD - 0.016 + 0.0443))/w, temperature))) 181(nil layer "Mx1" minW 0.00 maxW -1.0 currentDensity ((sqrt(6.310 * deltaT * (w * EMGRD - 0.016)*(w * EMGRD - 0.016) * (w * EMGRD - 0.016 + 0.417)/(w * EMGRD - 0.016 + 0.0443))/w, temperature))) 182(nil layer "Mx2" minW 0.00 maxW -1.0 currentDensity ((sqrt(3.500 * deltaT * (w * EMGRD - 0.016)*(w * EMGRD - 0.016) * (w * EMGRD - 0.016 + 0.751)/(w * EMGRD - 0.016 + 0.0443))/w, temperature))) 183(nil layer "Mx3" minW 0.00 maxW -1.0 currentDensity ((sqrt(2.420 * deltaT * (w * EMGRD - 0.016)*(w * EMGRD - 0.016) * (w * EMGRD - 0.016 + 1.085)/(w * EMGRD - 0.016 + 0.0443))/w, temperature))) 184(nil layer "Mx4" minW 0.00 maxW -1.0 currentDensity ((sqrt(1.850 * deltaT * (w * EMGRD - 0.016)*(w * EMGRD - 0.016) * (w * EMGRD - 0.016 + 1.420)/(w * EMGRD - 0.016 + 0.0443))/w, temperature))) 185(nil layer "Mx5" minW 0.00 maxW -1.0 currentDensity ((sqrt(1.850 * deltaT * (w * EMGRD - 0.016)*(w * EMGRD - 0.016) * (w * EMGRD - 0.016 + 1.420)/(w * EMGRD - 0.016 + 0.0443))/w, temperature))) 186(nil layer "Mx6" minW 0.00 maxW -1.0 currentDensity ((sqrt(1.850 * deltaT * (w * EMGRD - 0.016)*(w * EMGRD - 0.016) * (w * EMGRD - 0.016 + 1.420)/(w * EMGRD - 0.016 + 0.0443))/w, temperature))) 187(nil layer "Mz1" minW 0.00 maxW -1.0 currentDensity ((sqrt(4.370 * deltaT * (w * EMGRD - 0.020)*(w * EMGRD - 0.020) * (w * EMGRD - 0.020 + 2.458)/(w * EMGRD - 0.020 + 0.0443))/w, temperature))) 188(nil layer "Mu1" minW 0.00 maxW -1.0 currentDensity ((sqrt(13.60 * deltaT * (w * EMGRD - 0.020)*(w * EMGRD - 0.020) * (w * EMGRD - 0.020 + 2.898)/(w * EMGRD - 0.020 + 0.0443))/w, temperature))) 189 190(nil layer "AP" minW 0.00 maxW -1.0 currentDensity ((sqrt(2.620 * deltaT * (w * EMGRD) * (w * EMGRD + 3.397))/w, temperature))) 191 192) 193 194peakCurrentDensSpecList = ( 195(nil layer "poly" minW 0.0 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((1.875*(w * EMGRD)/w) * 1.03 , 105)((1.875*(w * EMGRD)/w) * 1.0 , 110)((1.875*(w * EMGRD)/w) * 0.927 , 125))) 196 197(nil layer "M1" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((36.0 * (w*EMGRD-0.016)/w) * 1.434 , 105)((75.04 * (w*EMGRD-0.016)/w) * 1.000 , 110)((75.04 * (w*EMGRD-0.016)/w) * 0.358 , 125))) 198(nil layer "Mx1" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((22.0 * (w*EMGRD-0.016)/w) * 1.434 , 105)((34.66 * (w*EMGRD-0.016)/w) * 1.000 , 110)((34.66 * (w*EMGRD-0.016)/w) * 0.358 , 125))) 199(nil layer "Mx2" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((22.0 * (w*EMGRD-0.016)/w) * 1.434 , 105)((34.66 * (w*EMGRD-0.016)/w) * 1.000 , 110)((34.66 * (w*EMGRD-0.016)/w) * 0.358 , 125))) 200(nil layer "Mx3" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((22.0 * (w*EMGRD-0.016)/w) * 1.434 , 105)((34.66 * (w*EMGRD-0.016)/w) * 1.000 , 110)((34.66 * (w*EMGRD-0.016)/w) * 0.358 , 125))) 201(nil layer "Mx4" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((22.0 * (w*EMGRD-0.016)/w) * 1.434 , 105)((34.66 * (w*EMGRD-0.016)/w) * 1.000 , 110)((34.66 * (w*EMGRD-0.016)/w) * 0.358 , 125))) 202(nil layer "Mx5" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((22.0 * (w*EMGRD-0.016)/w) * 1.434 , 105)((34.66 * (w*EMGRD-0.016)/w) * 1.000 , 110)((34.66 * (w*EMGRD-0.016)/w) * 0.358 , 125))) 203(nil layer "Mx6" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((22.0 * (w*EMGRD-0.016)/w) * 1.434 , 105)((34.66 * (w*EMGRD-0.016)/w) * 1.000 , 110)((34.66 * (w*EMGRD-0.016)/w) * 0.358 , 125))) 204(nil layer "Mz1" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((63.0 * (w*EMGRD-0.020)/w) * 1.434 , 105)((34.66 * (w*EMGRD-0.020)/w) * 1.000 , 110)((34.66 * (w*EMGRD-0.020)/w) * 0.358 , 125))) 205(nil layer "Mu1" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((99.0 * (w*EMGRD-0.020)/w) * 1.434 , 105)((34.66 * (w*EMGRD-0.020)/w) * 1.000 , 110)((34.66 * (w*EMGRD-0.020)/w) * 0.358 , 125))) 206 207) 208 209ACpeakCurrentDensSpecList = ( 210(nil layer "poly" minW 0.0 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((1.875*(w * EMGRD)/w) * 1.03 , 105)((1.875*(w * EMGRD)/w) * 1.0 , 110)((1.875*(w * EMGRD)/w) * 0.927 , 125))) 211 212(nil layer "M1" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((36.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.434 , 105)((36.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.000 , 110)((36.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 0.358 , 125))) 213(nil layer "Mx1" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.434 , 105)((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.000 , 110)((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 0.358 , 125))) 214(nil layer "Mx2" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.434 , 105)((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.000 , 110)((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 0.358 , 125))) 215(nil layer "Mx3" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.434 , 105)((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.000 , 110)((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 0.358 , 125))) 216(nil layer "Mx4" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.434 , 105)((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.000 , 110)((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 0.358 , 125))) 217(nil layer "Mx5" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.434 , 105)((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.000 , 110)((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 0.358 , 125))) 218(nil layer "Mx6" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.434 , 105)((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 1.000 , 110)((22.0 * ((w*EMGRD-0.016)/w)/sqrt(r)) * 0.358 , 125))) 219(nil layer "Mz1" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((63.0 * ((w*EMGRD-0.020)/w)/sqrt(r)) * 1.434 , 105)((63.0 * ((w*EMGRD-0.020)/w)/sqrt(r)) * 1.000 , 110)((63.0 * ((w*EMGRD-0.020)/w)/sqrt(r)) * 0.358 , 125))) 220(nil layer "Mu1" minW 0.00 maxW -1.0 minL 0.00 maxL -1.0 currentDensity (((99.0 * ((w*EMGRD-0.020)/w)/sqrt(r)) * 1.434 , 105)((99.0 * ((w*EMGRD-0.020)/w)/sqrt(r)) * 1.000 , 110)((99.0 * ((w*EMGRD-0.020)/w)/sqrt(r)) * 0.358 , 125))) 221 222) 223 224)
